CAD平行线间距标注操作指南

CAD技术作为现代工程设计的核心工具，在机械制造、建筑工程、电子设计等领域发挥着重要作用。制图过程中准确标注尺寸是确保图纸可读性的关键环节，本文将详细解析平行线间距标注的具体操作流程。

CAD平行线距离标注实施步骤

1、启动CAD软件后载入需要编辑的工程图纸文件，建议通过快捷键Ctrl+O快速调取文档。

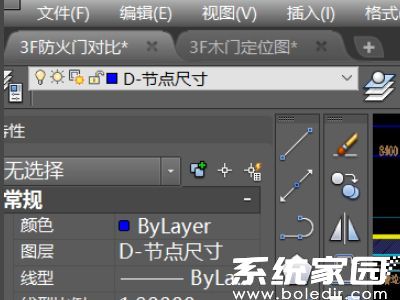

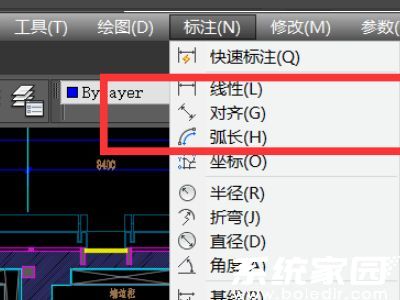

2、在顶部功能栏定位标注功能组，展开下拉菜单选择"对齐标注"选项，该功能适用于非正交线段的精确测量。

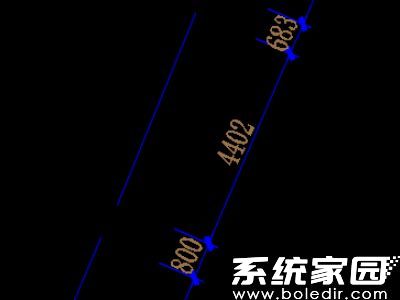

3、激活对齐标注功能后，依次点击目标平行线的两个对应端点，系统将自动计算并显示实际间距数值。建议开启对象捕捉功能确保选点准确。

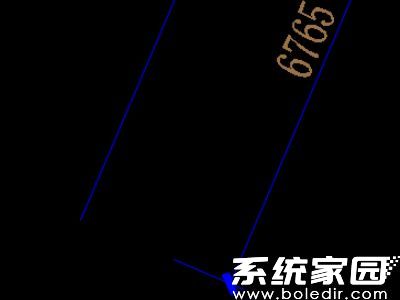

4、完成首个标注后，输入DCO命令可激活连续标注模式，该模式可沿平行线延伸方向快速生成系列标注，大幅提升工作效率。

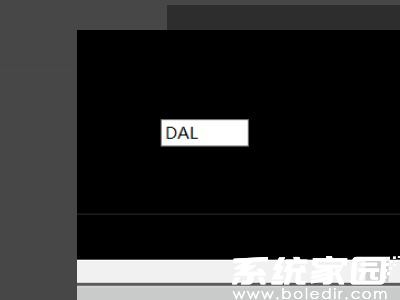

5、熟练用户可直接在命令行输入DAL指令启动对齐标注功能，通过坐标输入或动态输入方式完成精准标注操作。

掌握这些核心操作方法后，工程师可快速完成各类平行结构的尺寸标注工作。建议定期保存绘图进度，标注完成后通过F3键切换对象捕捉状态检查标注准确性。合理运用标注样式管理器可统一标注格式，确保图纸的专业性和规范性。
